Чому стара хата майже ніколи не відповідає своїм кресленням?
Власники старих будинків часто зберігають у шухляді пожовклі креслення з першого дозволу на будівництво і вважають обмір непотрібною витратою. Якщо креслення взагалі є, вони описують будинок, який мали побудувати. Десятиліття тому будівельники працювали з тим матеріалом, який могли дістати, переставляли перегородки на око і вставляли вікна в отвори, які вийшли. Потім з'явилися наступні власники: прибудова ванної, двері, замуровані цеглою, новий димохід, мансарда, переобладнана самотужки. Нічого з цього не потрапило до креслень, а для багатьох будинків архів будівельного органу взагалі нічого не містить.
Результат: будинок, чиї стіни не перпендикулярні одна до одної, чиї підлоги не на одному рівні і де товщина тієї самої стіни змінюється від кута до кута. Цього не видно оком. Але в проєкті це означає, що сходи не вписуються у висоту поверху, кухонні модулі не стають між стінами, нова перемичка не спирається там, де конструктор розраховував, а кошторис рахує площі, яких немає. Помилковий обмір не проявляється під час креслення. Він проявляється на будмайданчику, коли матеріал уже замовлений і бригади чекають, а це найдорожчий момент усієї реконструкції.
Чому обмір має бути на самому початку, я пояснив у статті про послідовність кроків у реконструкції будинку. Ця стаття про те, як виконується обмір і що ви з нього отримуєте.
Які методи використовують для обміру будинку?
Методи відрізняються не лише технологією. Насамперед вони відрізняються тим, коли ухвалюється рішення про те, що саме вимірювати. За ручного обміру рішення ухвалює людина на місці, і того, що вона не виміряла, у вас не буде. Методи, які об'єднує назва фіксація реального стану (reality capture), записують усе видиме, а рішення ухвалюються під час обробки даних.
Рулетка та лазерний далекомір
Класичний підхід і досі працює для невеликого простого будинку. Довжини кімнат, діагоналі, висоти в чистоті, підвіконня і отвори вимірюють і заносять в ескіз. Слабкі місця саме діагоналі та висотні зв'язки між поверхами: якщо їх не виміряти, план виглядатиме прямокутним, навіть коли будинок таким не є. Результат настільки добрий, наскільки ретельна людина з рулеткою, а відсутній розмір без ще одного виїзду не відновити.
Наземне лазерне сканування

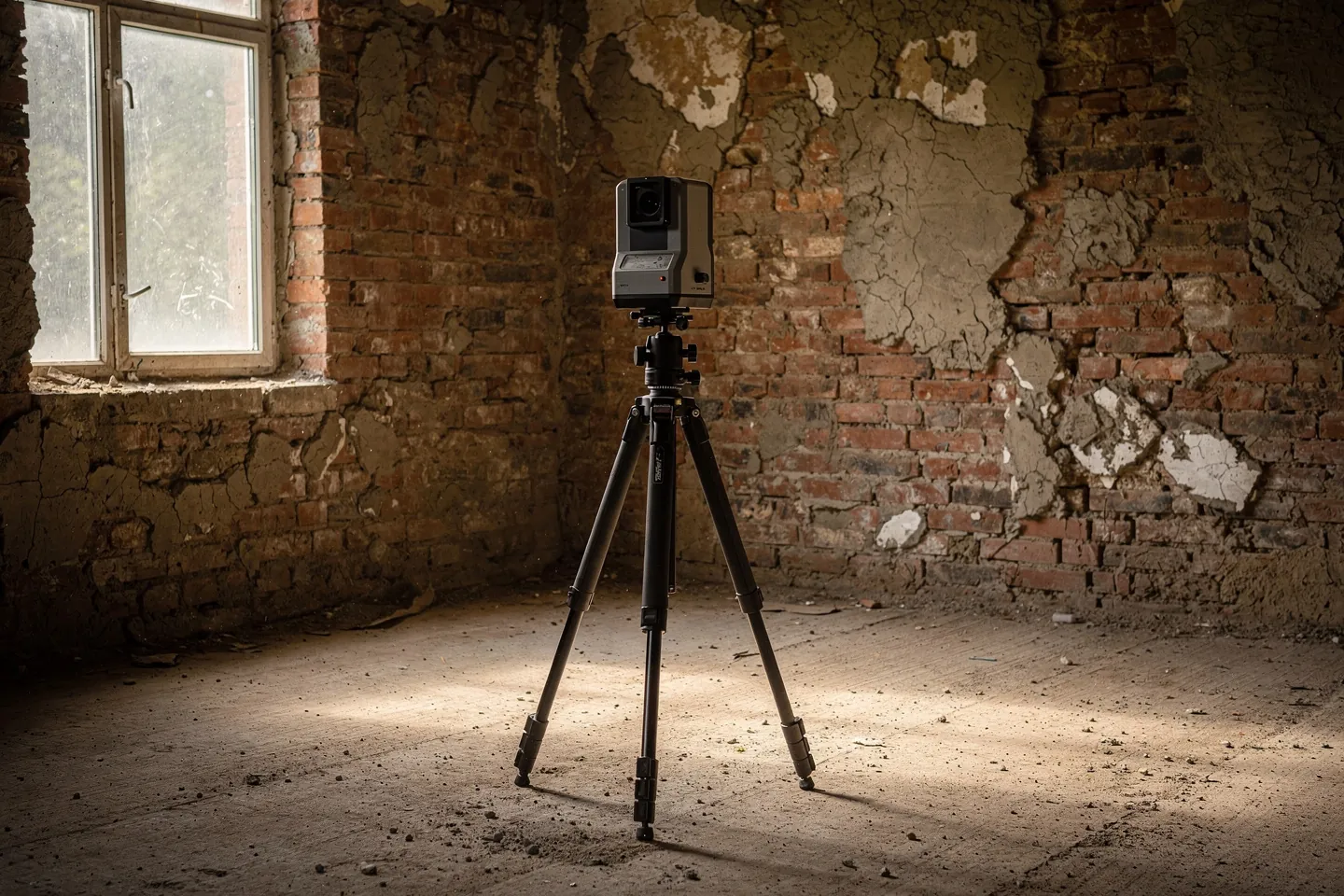

При лазерному скануванні сканер стоїть на штативі і з кожної точки фіксує навколишнє середовище як величезну кількість точок із просторовими координатами, часто також із кольором. Результат називається хмарою точок. Сканер переходить від кімнати до кімнати, а окремі скани потім складаються в одне ціле. За хорошого приладу і ретельної обробки точність висока і, що найважливіше, рівномірна по всьому будинку, чого ручний обмір гарантувати не може. Технічна література з документування будівель послідовно вказує, що збір даних значно швидший за вибіркові вимірювання рулеткою чи далекоміром. Ручні мобільні сканери збирають дані на ходу; вони ще швидші, але їхня точність залежить від траєкторії, опорних точок і обробки.
Фотограмметрія
Фотограмметрія будує тривимірну форму з багатьох перекривних фотографій. Вона підходить для фасадів, кам'яної кладки, ліпнини та всього, де важлива текстура поверхні. Їй складно з гладкими білими стінами, склом і темними приміщеннями, де програма не має за що зачепитися. Масштаб і надійну точність забезпечують опорні точки, виміряні іншим приладом.
Дрони та лідар у телефоні
Тривимірна реконструкція з дрона охоплює те, чого не видно із землі: дах, димарі, водостоки, верхні частини фасадів і зв'язок будинку з ділянкою. Польоти регулюються європейськими правилами для дронів, оператор має бути зареєстрований, а в Словаччині контроль здійснює Транспортне управління (Dopravný úrad), тож цим має займатися фахівець, який робить це регулярно. Лідар у новіших телефонах і планшетах корисний для швидкого ескізу простору під час огляду об'єкта. Однак як основу для проєкту я його не приймаю.
| Метод | Добре підходить для | Слабке місце | Коли я його обираю |
|---|---|---|---|
| Рулетка та лазерний далекомір | Невеликий будинок із простим планом, додаткові розміри | Діагоналі, висоти та нерівності; вимірюється лише те, про що подумала людина | Вивчення планування, дрібні зміни без конструктивних робіт |
| Наземний лазерний сканер | Весь інтер'єр і екстер'єр, конструкції даху, склепіння, рівність підлог | Сліпі зони за меблями, великий обсяг даних, вимоглива обробка | Реконструкція з новим проєктом, втручання в несучі конструкції |
| Ручний мобільний сканер | Швидкий збір даних у більшому або складному будинку | Точність залежить від траєкторії та опорних точок | Огляд стану, великі будівлі, заповнення прогалин у сканах |
| Фотограмметрія | Фасади, кам'яна кладка, декоративні деталі, текстури | Гладкі та глянцеві поверхні, темрява, потреба в опорних точках | Реставрація фасаду, деталі з історичною цінністю |
| Дрон | Дах, димарі, верхні фасади, оточення будинку | Не фіксує інтер'єр, польоти регулюються | Заміна покрівлі, надбудова поверху, ситуаційний план |
| Лідар у телефоні | Ескіз простору під час огляду | Точності й повноти недостатньо для проєкту | Первинна орієнтація перед рішенням |
Як окремі вимірювання стають одним будинком?
Найменш помітна, але водночас найважливіша частина роботи — це з'єднання. Скани окремих кімнат мають бути прив'язані одне до одного через дверні прорізи, уздовж сходів і між поверхами. Цей крок називається реєстрація хмари точок. Якщо його виконати недбало, похибки накопичуються, і в хмарі мансарда зміщується щодо першого поверху. Тому варто запитати в постачальника, як він перевіряє реєстрацію і чи підтверджує результат незалежними вимірюваннями.
Коли плануються прибудова, надбудова поверху або зміна рельєфу ділянки, обмір будинку прив'язують до системи координат, у якій працює геодезист, щоб проєкт відповідав також межам ділянки та навколишнім відміткам висот.
Що ви отримуєте і що насправді потрібно архітектору?
Клієнти часто уявляють, що отримають модель, яку можна крутити на екрані. Таку модель можна отримати; питання в тому, чи вона потрібна. Результати служать різним цілям, потребують різного обсягу обробки, тому їх узгоджують до обміру, а не після нього.
| Результат | Що це таке | Для чого використовується | Хто з ним працює |
|---|---|---|---|
| Хмара точок | Необроблені просторові дані зі сканера або фотограмметрії | Архів стану, перевірка будь-якого розміру, перерізи, які вирізаються згодом | Архітектор, конструктор, геодезист |
| Двовимірні креслення існуючого стану | Плани, розрізи та фасади з погодженим рівнем деталізації | Основа для проєкту, дозволу та кошторису | Архітектор, кошторисник, будівельний орган |
| Модель «як збудовано» | Тривимірна модель зі стінами, підлогами, отворами та дахом | Проєктування в BIM, перевірка колізій, візуалізації | Архітектор, інженери інженерних систем |
| Ортофотоплани фасадів | Масштабовані, вирівняні зображення фасадів без спотворень | Реставрація фасаду, заміна вікон, колірна схема | Архітектор, реставратор |
| Панорами зі станцій сканування | Сферичні фотографії, прив'язані до хмари точок | Перевірка деталей без поїздки на об'єкт | Усі учасники проєкту |
| Звіт про точність | Звіт про реєстрацію та контрольні вимірювання | Доказ того, що дані можна використовувати | Архітектор, конструктор |
Для проєкту сімейного будинку мені насамперед потрібні надійні двовимірні креслення: плани кожного поверху, включно з підвалом і горищним простором, щонайменше два розрізи, фасади та позначки рівнів підлог, стель і підвіконь. Поряд з цим потрібна хмара точок, бо під час проєктування завжди виникає питання, якого ніхто не передбачив під час обміру, наприклад, де саме проходить кроква над новим мансардним вікном. За хмарою я відповідаю на це питання за столом, без ще одного виїзду до будинку.
Модель «як збудовано» має сенс, коли проєкт виконується в BIM і на ній сходяться кілька дисциплін. Процес scan-to-BIM, тобто перетворення хмари на модель, є окремою роботою з власним обсягом. Для малого будинку з простим дахом я його автоматично не вимагаю, а для складної конструкції даху, склепінь або похилих стін вимагаю. Також узгодьте формати: хмару точок у відкритому форматі, наприклад E57, а модель в IFC, щоб ви не залежали від одного програмного забезпечення. Клієнт оплатив дані, і вони мають залишатися його власністю.
Чого обмір не може побачити?
І сканер, і камера фіксують поверхню. Вони не скажуть, з чого складається кладка, де проходять інженерні комунікації, чи підлога спирається на дерев'яні балки, чи з керамічних заповнювальних блоків, або чи є в стіні волога. Тому обмір ніколи не замінює дослідження, які заглядають всередину конструкції:
- Розкривання штукатурки, підлог і стель показує шари конструкції, матеріал і те, як обпираються балки. Для втручань у несучі конструкції їх виконує конструктор, як я описую в статті про демонтаж несучої стіни.
- Вимірювання вологості та відбір зразків відрізняють капілярне підняття вологи від протікання чи конденсату та визначають вміст солей у кладці.
- Тепловізійна зйомка в холодний період виявляє містки холоду, повітряні витоки та підозрілі ділянки, які треба перевірити зондом.
- Огляд каналізації камерою, а також детектор кабелів і труб показують траси, невидимі під штукатуркою чи підлогою.
- Детальний огляд дерев'яних елементів даху виявляє гниль і шкідників деревини в місцях, які сканер фіксує лише як форму.
Обмір і дослідження доповнюють одне одного. Дослідження показує, що всередині стіни; обмір показує, де саме ця стіна і якої вона товщини. Результати досліджень слід занести до креслень існуючого стану, інакше під час проєктування про них забудуть. Якщо ви ще купуєте будинок, більшість цих досліджень є руйнівними і мають відбуватися після підписання купівельного договору, як я пишу в статті про купівлю старого будинку.
Цифровий двійник сімейного будинку: чесне «можливо»
Цифровий двійник є моделлю будівлі, пов'язаною з даними про її експлуатацію. Для лікарень, офісних будівель чи заводів він має сенс, бо керівник з експлуатації керує великою кількістю технологій, і кожне покращення множиться. Для сімейного будинку чесна відповідь така: можливо, але, імовірно, не у повному вигляді. Мало хто роками підтримуватиме актуальну модель із датчиками.
Його скромна версія, однак, має цінність. Перед штукатуркою та покриттям підлог відскануйте відкриті стіни або хоча б систематично сфотографуйте їх. Хмара точок із реальними трасами інженерних комунікацій є документом, який заощаджує багато здогадок під час свердління під полицю, при наступній переробці та під час продажу будинку. Для сімейного будинку цього більш ніж достатньо.
Як замовити обмір, яким можна скористатися?
- Чітко визначте мету. Обсяг обміру залежить від того, що саме буде зроблено. Якщо ви ще вирішуєте, реконструювати будинок чи знести його, прочитайте про вибір між реконструкцією і новим будівництвом; обмір є вхідними даними і для цього рішення.
- Звільніть те, що можна. Меблі біля стін створюють сліпі зони, а шафи приховують саме ті кути, де найчастіше з'являються волога й тріщини.
- Погодьте результати письмово. Які креслення, з якою деталізацією, чи обмірюються горищний простір, підвал і оточення, а також у яких форматах ви отримаєте дані.
- Запитайте, як перевіряється точність. Серйозний постачальник розповість, як він перевіряє реєстрацію і як документує результат.
- Поєднайте обмір із дослідженнями. Бажано спланувати їх так, щоб результати досліджень одразу потрапляли до креслень.
- Вимагайте передачі необроблених даних. Хмара точок прослужить вам довго після завершення проєкту.
Обмір є невеликим рядком у бюджеті реконструкції, але саме він вирішує, чи вміщуються великі статті. Будинок, виміряний на око, проєктується вдруге, на будмайданчику і за повною ціною.
