Proč se nový, dobře zateplený dům přehřívá?
Když se mě klienti ptají na klimatizaci, obvykle už mají v ruce nabídku. Dům je nový a dobře zateplený, vytápění v zimě stojí málo a v červenci má obývací pokoj odpoledne téměř třicet stupňů. Správná otázka je jiná: odkud teplo pochází a kolik z něj je skutečně nutné odvádět. Chlazení je poslední páka, ne první.
Izolace sama o sobě dům nepřehřívá. Stejná izolace, která v zimě udržuje teplo uvnitř, v létě brání horké fasádě a horkému vzduchu v pronikání dovnitř. Problém je teplo, které vstupuje jinou cestou a pak nemá kam uniknout. Riziko přehřívání se skládá ze tří zdrojů, které se sčítají.
- Slunce přes prosklení. Největší zdroj. Přímé slunce na nezastíněné okno přináší do místnosti stovky wattů na metr čtvereční skla, a to po celé hodiny. Kolik z toho projde, určuje g-hodnota zasklení; obyčejné trojsklo bez solární ochranné vrstvy propustí zhruba polovinu.
- Vnitřní zisky. Vnitřní tepelné zisky pocházejí od lidí, vaření, spotřebičů, osvětlení a elektroniky. Člověk v klidu vydává kolem sta wattů a varná deska s troubou odebírá výkon v kilowattech. V vzduchotěsném domě s tlustou izolací toto teplo zůstává uvnitř.
- Nízká tepelná akumulace. Dům s dřevěnou konstrukcí nebo s lehkými příčkami a sádrokartonovými stropy nemá kde teplo ukládat. Vzduch se rychle ohřeje, teplota vyskočí během několika hodin a další den začíná z vyšší základny.
Nové domy často kombinují všechny tři prvky: velké posuvné stěny do zahrady, lehkou konstrukci a žádné vnější stínění. Izolace pak funguje jako termoska, která drží to, co se do ní nalilo přes sklo.
V jakém pořadí řešit letní komfort?
Opatření mají jasné pořadí. Každé výše uvedené je levnější a spolehlivější než to pod ním a každé níže uvedené vás stojí víc, čím více jste přeskočili nad ním.
- Orientace a podíl prosklení. Kolik skla a na které straně. Podíl okna ke stěně je nejsilnější páka a ve fázi návrhu nic nestojí. Proč se jih snadno stíní a západ téměř vůbec, se věnuje článek o orientaci domu ke světovým stranám.
- Pevné stínění. Přesah střechy, lodžie nebo brise-soleil z pevných lamel. Žádný motor a žádná obsluha, a na jižní fasádě velmi účinné.

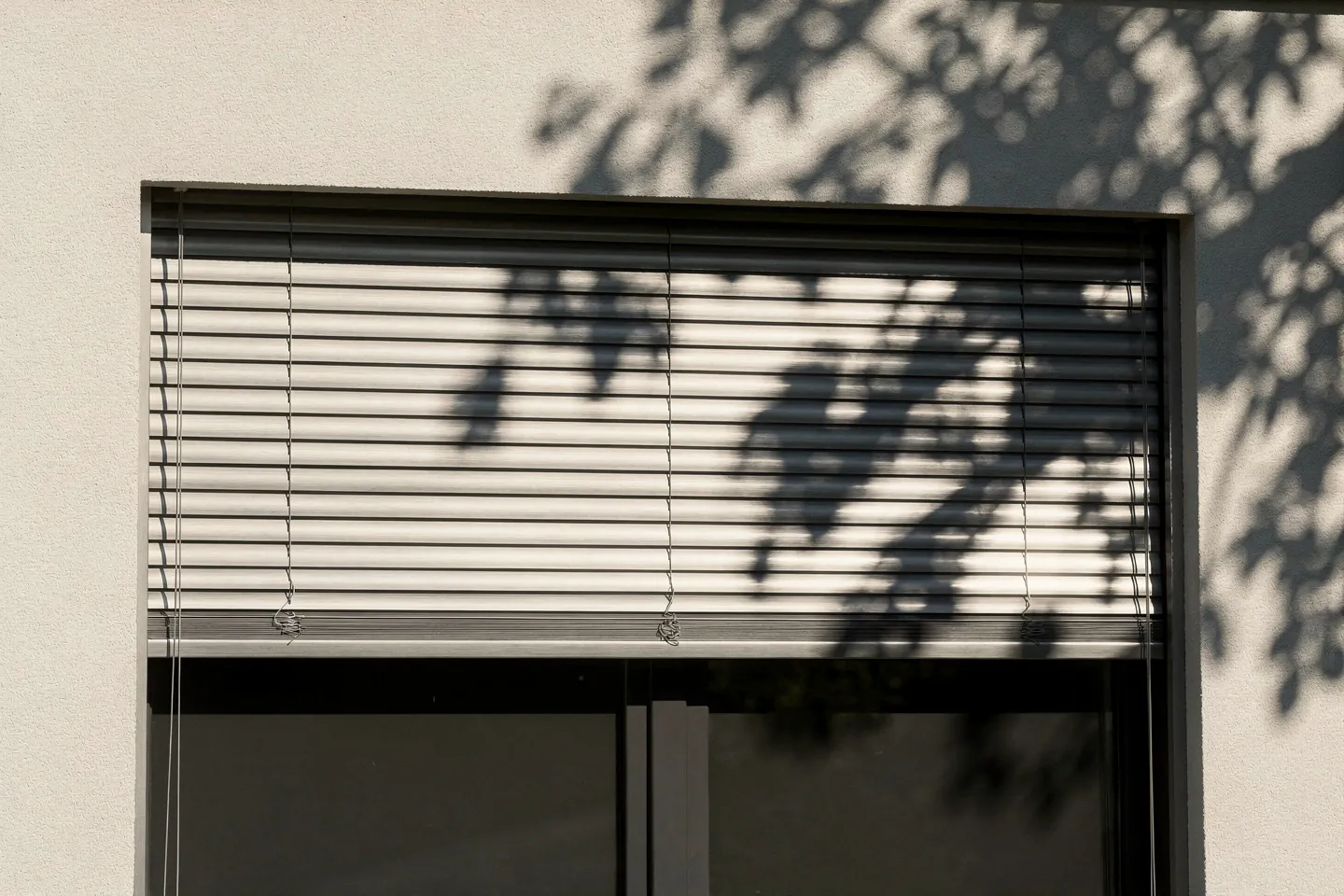

- Vnější pohyblivé stínění. Venkovní žaluzie, screenové rolety a rolety. Jediná spolehlivá odpověď pro východ a západ.
- Stromy a zeleň. Listnatý strom stíní v létě a v zimě propustí většinu slunce. Účinek se dostaví až za roky, proto se sází hned po výstavbě.
- Tepelná akumulace. Masivní stropy, zdivo, potěry bez koberců. Nesnižuje množství tepla, ale rozkládá špičku.
- Noční větrání. Jediná cesta, kterou uložené teplo odchází bez kompresoru.
- Chlazení. To, co zbude po šesti krocích výše, dimenzované na zbytek, ne na celek.
Klíčové slovo je zbytek. Chlazení, které nahrazuje stínění, bojuje se sluncem teprve poté, co prošlo sklem a ohřálo podlahu a nábytek. To je nejdražší místo, kde se dá s teplem bojovat.
Které stínění funguje a co stojí?
Stínění se porovnává podle faktoru redukce solárních zisků, který udává, jaký podíl zisku zasklení propustí zavřené stínění. Nižší číslo je lepší: 0,2 znamená, že do místnosti pronikne pětina toho, co by prošlo bez stínění. Největší rozdíl není v materiálu, ale v poloze. Stínění před sklem zastaví teplo venku. Vnitřní žaluzie ho zastaví až uvnitř místnosti, kde se sama stane topidlem.
| Stínění | Orientační redukční faktor | Cenová třída | Údržba | Citlivost na vítr |
|---|---|---|---|---|
| Venkovní žaluzie | zhruba 0,1–0,3 podle úhlu lamel | vysoká | motor, lamely a vodicí lišty, občasný servis | vysoká, při silném větru je nutné je zatáhnout |
| Screenová roletta s bočním vedením | zhruba 0,15–0,35 podle tkaniny | střední až vysoká | nízká, praní tkaniny | nízká až střední, tkanina je držena v lištách |
| Roletta | zhruba 0,1–0,3 při plném stažení | střední | nízká | nízká |
| Pevný brise-soleil, přesah, lodžie | závisí na geometrii; silný účinek na jihu v létě, slabý na západě | střední, staví se s konstrukcí | téměř žádná | žádná, jen statický návrh |
| Listnatý strom | proměnlivý, roste s korunou v průběhu let | nízká | řez, listí na podzim | žádná |
| Vnitřní žaluzie nebo závěs | zhruba 0,6–0,9 | nízká | nízká | žádná |
Hodnoty jsou orientační rozsahy z odborné literatury; výpočet by měl použít hodnotu výrobce pro konkrétní sestavu s jejím sklem a úhlem lamel. Pořadí v tabulce se však nemění: na východě a západě je vnější pohyblivé stínění několikanásobně účinnější než cokoli za sklem.
Vítr, automatizace a stínicí box
Venkovní žaluzie jsou nejflexibilnější, ale mají slabé místo: při silném větru je nutné je zatáhnout, jinak dojde k poškození lamel. Automatizace s větrným čidlem je sama vytáhne, ale v tu chvíli přestanou stínit. Na exponovaných místech, v horních podlažích a v otevřeném terénu proto zvažuji screenovou roletu vedenou v bočních lištách, která lépe snáší vítr, nebo kombinaci s pevným stíněním.
Druhý bod je příprava. Box pro žaluzii nebo roletu musí být v detailu nadpraží okna od začátku, včetně vzduchotěsného napojení a kabeláže k motoru. Jinak se to nakonec lepí na fasádu dodatečně. A bez automatizace stínění často nefunguje ve dnech, kdy nikdo není doma, což je přesně doba, kdy se dům nabíjí teplem.
Čeho dosáhnou tepelná akumulace a noční větrání?
Tepelná akumulace teplo neodvádí, pouze ho ukládá. Masivní strop nebo zděná stěna absorbuje část zisků během dne a teplota vzduchu stoupá pomaleji. Hmota musí být v kontaktu s vnitřním vzduchem: betonová deska za sádrokartonovým podhledem nebo potěr pod tlustým kobercem funguje mnohem hůře. V dřevostavbě může těžká podlaha nebo hliněné omítky částečně přidat akumulaci.
Teplo uložené během dne musí v noci odejít. Noční provětrávání funguje, když je v noci venku výrazně chladněji než uvnitř a vzduch může proudit domem, ideálně mezi protilehlými fasádami nebo mezi podlažími. Otvory musí být zabezpečeny proti vloupání a hmyzu. Větrací jednotka s rekuperací tepla a letním bypassem pomáhá, ale její průtok vzduchu je pro vybití akumulace malý.
Během dlouhé vlny veder, kdy se noci neochladí, přestává stačit i dobré noční větrání. Tehdy dává smysl chlazení.
Jaký typ chlazení zvolit?
Když jsou stínění, akumulace a větrání navrženy a výpočet stále ukazuje, že místnost v horkých dnech překročí komfortní limit, přichází na řadu aktivní chlazení. V rodinném domě přicházejí v úvahu čtyři možnosti.
| Možnost | Jak chladí | Výkon | Odvlhčuje | Hlavní omezení |
|---|---|---|---|---|
| Reverzibilní tepelné čerpadlo s podlahovým chlazením | sáláním z podlahy, voda nad rosným bodem | nízký, v řádu desítek wattů na m² podlahy | ne | rosný bod, pomalá reakce, koberce a nábytek snižují účinek |
| Reverzibilní tepelné čerpadlo se stropním chlazením | sáláním ze stropu, voda nad rosným bodem | vyšší než u podlahy | ne | rosný bod, potrubí ve stropě, vyšší investice |
| Fan-coily napojené na tepelné čerpadlo | ventilátor žene vzduch přes výměník s chlazenou vodou | střední až vysoký | ano | odvod kondenzátu, hluk ventilátoru, izolované potrubí |
| Splitová klimatizace | přímo chladivem ve vnitřní jednotce | vysoký, rychlá reakce | ano | venkovní jednotka, proudění vzduchu, manipulace s chladivem |
Proč sálavé chlazení naráží na rosný bod
U sálavého chlazení nesmí povrch podlahy nebo stropu klesnout pod rosný bod vnitřního vzduchu, jinak na něm kondenzuje voda. Při 26 °C a 50 % relativní vlhkosti je rosný bod asi 15 °C; při 60 % vlhkosti se blíží 18 °C. Vnitřní vzduch je v létě obvykle vlhký, zejména po bouřce nebo při vaření, takže regulace musí na základě vlhkostního čidla neustále zvyšovat teplotu vody. Teplotní rozdíl mezi povrchem a místností je pak malý, a tím i výkon. Podlahové chlazení srazí špičku a dá příjemný chlad pod nohama, ale neudrží místnost s nezastíněným západním prosklením. Neodvádí vlhkost, takže dusný pocit zůstává.
Fan-coily a splitové jednotky záměrně chladí pod rosným bodem. Vlhkost kondenzuje na výměníku a odvádí se, proto tyto jednotky také odvlhčují. Cenou je hluk, proudění vzduchu a odvod kondenzátu. Reverzibilní tepelné čerpadlo má výhodu, že zařízení je již v domě a chlazení je jen další režim. Dobře funguje kombinace: podlahové nebo stropní chlazení jako základ a jeden fan-coil nebo split v nejexponovanější místnosti, typicky v podkrovní ložnici nebo obývacím pokoji se západním oknem.
Proč výpočet tepelné zátěže před koupí klimatizace?
Klimatizace se obvykle prodávají podle plochy místnosti: tolik metrů čtverečních, tolik kilowattů. V dobře zatepleném domě je toto pravidlo téměř vždy špatně, protože podlahová plocha málo vypovídá o tom, kolik tepla do místnosti vstupuje. Dvě místnosti stejné velikosti, jedna se severním oknem a druhá s velkým nezastíněným západním prosklením, potřebují zcela odlišné výkony a jedna z nich možná žádný.
Výpočet tepelné zátěže se provádí místnost po místnosti a hodinu po hodině: solární zisky podle orientace a stínění, vnitřní zisky podle využití, akumulace konstrukce a větrání. Výsledkem je potřebný výkon pro každou místnost a čas, kdy nastává špička. Dává tři odpovědi, které nabídka prodejce neposkytne.
- Zda je chlazení vůbec potřeba. Často se ukáže, že po přidání vnějšího stínění na dvě okna stačí noční větrání.
- Kde je potřeba. Obvykle jedna nebo dvě místnosti, ne celý dům.
- Jaký výkon. Předimenzovaná jednotka se často zapíná a vypíná, ochladí vzduch dřív, než stihne odstranit vlhkost, a výsledkem je studený, ale vlhký vzduch.
Norma STN 73 0540-2 obsahuje kritérium letní tepelné stability pro kritickou místnost, tedy tu s největším podílem západního nebo nezastíněného jižního prosklení. Je to užitečná kontrola, ale ne náhrada výpočtu tepelné zátěže: říká, zda místnost vyhoví, ne kolik výkonu je potřeba nebo kdy. Výpočet je nejcennější ve fázi konceptu, kdy lze ještě zmenšit okno nebo přidat přesah.
Co si odnést?
Širší kontext energeticky úsporného domu najdete v přehledu pasivní dům od A do Z. Pokud dům teprve navrhujete, žádejte letní výpočet dřív, než se zeptáte na klimatizaci. Pokud už stojí, začněte vnějším stíněním na západě a teprve poté porovnávejte nabídky na chlazení.
