Dva problémy se stejným názvem
Když klient chce v domě dobrou akustiku, ptám se: co vám přesně vadí? Jedno slovo skrývá dva zcela odlišné jevy s jinou příčinou, jinou nápravou a jinou fází projektu, ve které se rozhodují.
Prvním je zvuková izolace. Jde o to, kolik zvuku projde z jednoho prostoru do druhého: z obývacího pokoje do ložnice, z koupelny do dětského pokoje, z ulice dovnitř. Řeší ji akustická izolace stavební konstrukce, tedy hmotnost stěn a stropů, jejich oddělení a těsnost každého spoje. Rozhoduje se při návrhu dispozice a skladeb konstrukcí, dokud je dům ještě na papíře.
Druhým je dozvuk. Jde o to, jak se zvuk chová uvnitř jedné místnosti: zda se odráží od tvrdých povrchů tak dlouho, že řeč splývá a hluk z kuchyně se mísí s televizí. Je to otázka akustiky místnosti a řeší se povrchy, ne konstrukcí. Lze ji upravit i poté, co se nastěhujete.
Pletou se, protože lidé oba jevy vnímají stejně: jako hluk, který jim vadí. Proto si lidé pořizují pěnové panely na stěnu v ložnici v naději, že přestanou slyšet sousedy, a jsou zklamaní. Pohltivý materiál na povrchu stěny sníží odrazy uvnitř místnosti, ale sotva zabrání tomu, aby zvuk prošel stěnou. Platí to i obráceně: těžká zděná příčka z ozvěnné obývací místnosti nevytvoří příjemný prostor. Každý problém potřebuje vlastní nástroj.
Vzduchový a kročejový zvuk
Uvnitř zvukové izolace existují dva další případy. Vzduchová neprůzvučnost popisuje, jak konstrukce odolává zvuku vznikajícímu ve vzduchu: hlasům, hudbě, televizi. U jednovrstvé stěny roste hlavně s plošnou hmotností; u lehkých stěn závisí na tom, zda jsou vrstvy pružně odděleny a zda je dutina vyplněna. Podrobněji se tomu věnuji v porovnání dřevostavby z CLT a zděného domu.
Kročejová neprůzvučnost se týká zvuku vznikajícího přímým úderem do konstrukce: kroky, upuštěná hračka, posouvaná židle. Takový zvuk se šíří samotnou konstrukcí a vyzařuje do místnosti pod ní, často i do přilehlých stěn. Samotná hmotnost proti němu nepomáhá; pomáhá přerušit cestu zvuku. Proto se buduje plovoucí podlaha, tedy potěr na pružné vrstvě, který se nedotýká ani stěn, ani nosné desky. Jak se to dělá v praxi a co zničí jediný špatně oříznutý okrajový pás, popisuji v článku o podlahách z dřeva, vinylu a mikrocementu.
Lehké dřevěné stropy
Trámový nebo rámový dřevěný strop je lehký a pružný. I tak může vhodnou skladbou, izolací v dutině a samostatně zavěšeným podhledem tlumit vzduchový zvuk, ale kročejový hluk je jeho slabé místo. Kroky nad obývacím pokojem se ozývají jako hluboké dunění. Pomáhá přidaná hmotnost na podlaze (těžký potěr nebo suchá násypka), pružné oddělení podlahové krytiny a podhled, který není pevně připevněn k trámům. Musí to být zakresleno v návrhu; dodatečně to nejde doplnit.
Otevřené schodiště
Otevřené schodiště v obývacím pokoji je krásný prostorový prvek, ale akusticky je to díra v podlaze. Celé horní podlaží sdílí vzduch s denní zónou a zvuk televize stoupá do ložnic stejně snadno jako teplý vzduch. Chcete-li mít zároveň otevřené schodiště a klidnou noční zónu, řešením jsou dveře nebo uzavíratelné podesty nahoře, nikoli silnější strop. Navíc dřevěné nebo ocelové stupně pevně ukotvené do stěny přenášejí kroky do konstrukce, proto se montují na pružné podložky.
Dispoziční rozhodnutí, která nic navíc nestojí
Nejlevnější akustika je ta, kterou poskytne půdorys. Rozhodnutí o tom, co bude vedle čeho, nestojí ani euro navíc, pokud se udělají včas. Po zalití betonu jsou nevratná.
- Ložnice mimo zdroje hluku. Ložnice by neměla sousedit s obývacím pokojem, kuchyní ani instalačním šachtem, kterým teče voda z koupelny nahoře. Hlavní ložnice by neměla být nad garáží, jejíž vrata se otevírají brzy ráno. Princip denní a noční zóny podrobně rozebírám v článku o dispozici rodinného domu.
- Nárazníkové místnosti. Šatna, chodba, koupelna nebo komora mezi hlučnou a tichou částí funguje jako bezplatná akustická mezera.
- Technická místnost. Kotel, vnitřní jednotka tepelného čerpadla, zásobník a čerpadla neustále vibrují a bzučí. Umisťuji je u vstupu nebo do garáže, nikdy za stěnu ložnice, a potrubí upevňuji pružnými objímkami. Stejně tak jednotka rekuperačního větrání patří do místnosti, kde nikdo nespí.
- Venkovní jednotka tepelného čerpadla. Ventilátor a kompresor běží i v noci. Jednotka by neměla stát pod oknem ložnice ani v rohu mezi dvěma stěnami, kde se zvuk odráží a hromadí. Hluk venku je na Slovensku upraven vyhláškou Ministerstva zdravotnictví Slovenské republiky č. 549/2007 Coll. a vztahuje se i na okna sousedů. Na stísněném pozemku se proto vyplatí ověřit polohu akustickou studií dříve, než se zalije základ pro jednotku. Více o volbě zdroje tepla v článku tepelné čerpadlo, nebo plyn v novostavbě.
Co říká STN 73 0532
Požadavky na zvukovou izolaci budov na Slovensku stanoví norma STN 73 0532. Její aktuální verze je STN 73 0532-2 z října 2024, nazvaná Akustika, Hodnocení zvukové izolace budov a stavebních prvků, Část 2: Požadavky. Zcela nahradila verzi z ledna 2013.
Norma stanoví požadované hodnoty zvukové izolace pro oddělující konstrukce mezi místnostmi a pro obálku budovy, včetně oken a dveří. Hodnoty se liší podle typu budovy, funkce chráněné místnosti a hluku v sousedním prostoru. Její rozsah výslovně zahrnuje rodinné domy, samostatně stojící i řadové. Shoda se prokazuje měřením a porovnáním výsledku s požadovanou hodnotou. Nová verze také zavedla třídy zvýšené zvukové izolace, tedy doporučené vyšší úrovně pro ty, kterým minimum nestačí.
U samostatně stojícího domu je nejdůležitější část o obálce: požadovaná zvuková izolace oken a fasády závisí na tom, kolik hluku je venku. U řadového nebo dvojdomu je rozhodujícím prvkem společná stěna se sousedem, kde jsou požadavky normy nejpřísnější a kde se každá chyba v detailu projeví nejvíce. Záměrně zde hodnoty z normy necituji. Rozhodující je vždy hodnota pro vaši situaci a shoda musí být prokázána návrhem, nikoli katalogem výrobce. Laboratorní hodnota stěny není totéž co hodnota v budově, kde zvuk obchází stěnu bočními cestami přes stropy a navazující konstrukce.
Proč obývák bez příček zní jako hala
Nyní k druhému problému. Moderní denní zóna spojuje kuchyni, jídelnu a obývací pokoj do jednoho prostoru s velkoformátovými dlaždicemi nebo mikrocementem, hladkou omítkou, prosklenou stěnou do zahrady a minimem textilií. Každý z těchto povrchů odráží zvuk. Výsledkem je prostor, kde při večeři pro šest lidí není možné se domluvit a digestoř zní jako letadlo.
Měřítkem je doba dozvuku, tedy čas, za který zvuk po ukončení zdroje poklesne o 60 dB. Klasický Sabinův vztah říká, že doba dozvuku roste s objemem místnosti a klesá s celkovou pohltivostí jejích povrchů. Velký objem s tvrdými povrchy je tedy nejhorší kombinace a přesně to představuje obývací prostor bez příček s vysokým stropem.
Pohltivost materiálu udává součinitel zvukové pohltivosti: hodnota od nuly (vše se odrazí) do jedné (vše se pohltí). Důležité je, že se mění s kmitočtem. Tenká látka pohltí vysoké tóny, ale basy propustí. Nízké kmitočty potřebují tloušťku nebo vzduchovou mezeru za obkladem.
Povrchové úpravy, které pohlcují zvuk
Dobrou zprávou je, že ztišení obývacího prostoru bez příček nevyžaduje obložit každou stěnu. Stačí pohltivý povrch na dostatečné ploše ve správném místě, ideálně na stropě nebo na protilehlých stěnách, kde se opakované odrazy hromadí.
- Akustické panely z minerální vlny, polyesterových vláken nebo dřevovlny s povrchovou úpravou. Na stropě mohou viset jako samostatné ostrůvky nad jídelním stolem; na stěně mohou působit jako obraz.

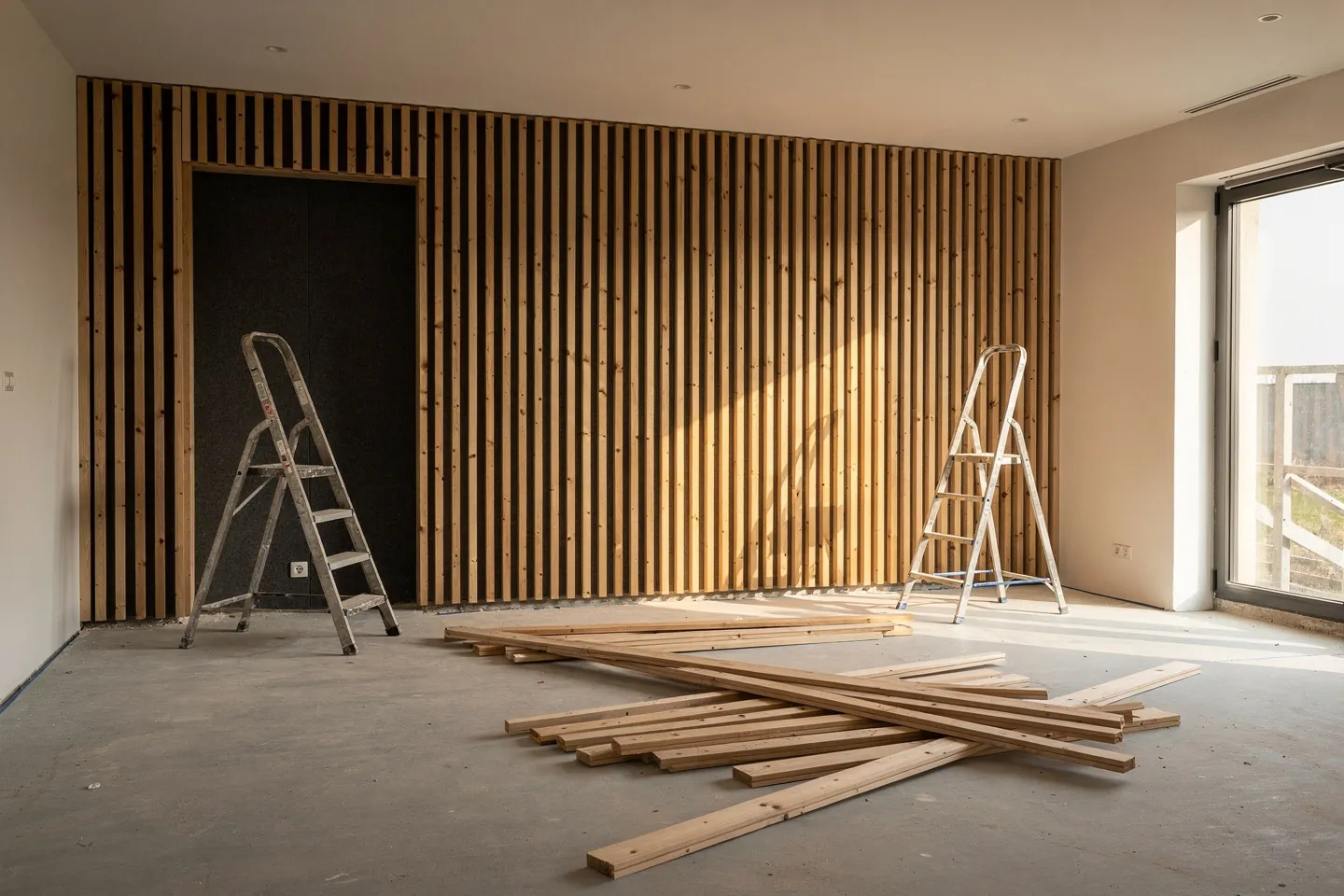

- Obklady z dřevěných lamel na pohltivém podkladu, obvykle z plsti, s mezerami mezi lamelami. Účinek závisí na podkladu a vzduchové mezeře za ním; samotné dřevo zvuk odráží. Lamely na tvrdé desce bez mezer jsou dekorace, ne akustika.
- Akustický podhled s perforací a pohltivou vložkou. Strop je obvykle největší volnou plochou místnosti.
- Textilie a nábytek. Koberec, těžké závěsy před prosklením, čalouněná pohovka a plná knihovna pomáhají více, než by člověk čekal.
| Povrch | Chování | Kde použít |
|---|---|---|
| Dlaždice, mikrocement, beton | Odráží | Podlaha, pokud strop nebo stěny pohlcují |
| Sklo a hladká omítka | Odráží | Prosklení doplnit závěsem |
| Dřevěná podlaha | Převážně odráží | Běžně, s kobercem v obytné části |
| Akustický panel nebo podhled | Pohlcuje v širokém pásmu | Podhled nad jídelní částí, protilehlé stěny |
| Lamely na plsti se vzduchovou mezerou | Pohlcuje, více s větší mezerou | Stěna za pohovkou nebo televizí |
| Koberec, závěsy, čalounění | Pohlcuje hlavně vyšší tóny | Obytná část, před prosklením |
Domácí kino jako extrémní případ
Místnost domácího kina spojuje oba problémy v jejich nejostřejší podobě. Hlasitý zvuk se silnými basy nesmí dosáhnout ložnic a zároveň musí být v místnosti srozumitelný bez ozvěny. Právě basy jsou složka, kterou lehké konstrukce propouštějí nejvíce.
Pro izolaci je principem místnost v místnosti: nezávislé obkladové stěny na oddělených roštech, pružně zavěšený podhled, plovoucí podlaha a dveře utěsněné po celém obvodu. Každý prostup pro kabel nebo vzduchotechniku musí být utěsněn a větrání vedeno přes tlumiče hluku. Uvnitř se pak ošetří akustika: pohltivé plochy na bočních stěnách, difuze na zadní stěně a zachycování basů v rozích.
Nejlepší poloha je suterén nebo část domu daleko od ložnic.
Problém, příčina, náprava
| Problém | Příčina | Náprava |
|---|---|---|
| Televize z obývacího pokoje je slyšet v ložnici | Slabá příčka, netěsné dveře, otevřené schodiště | Dispozice s nárazníkovou místností, utěsněné dveře, uzavíratelný podest |
| Kroky z patra dunějí | Lehký dřevěný strop bez oddělení | Přidaná hmotnost, plovoucí podlaha, pružně zavěšený podhled |
| Technika bzučí v noci | Technická místnost vedle ložnice, pevně uchycené potrubí | Jiná poloha místnosti, pružné uchycení |
| Soused si stěžuje na tepelné čerpadlo | Venkovní jednotka pod oknem nebo v rohu | Přemístění, ověření akustickou studií |
| V obývacím pokoji se nedá mluvit | Dlouhý dozvuk, tvrdé povrchy, velký objem | Akustický podhled, panely, lamely, textilie |
| Kino je slyšet v celém domě | Basy procházejí lehkými konstrukcemi | Místnost v místnosti, vhodná poloha v domě |
Většina tichých domů není tichá kvůli drahým materiálům, ale kvůli pořadí rozhodnutí. Nejdříve dispozice, pak skladby konstrukcí a nakonec povrchy. První dvě se dělají jednou provždy; třetí lze doladit, až se v domě začnete bydlet.
