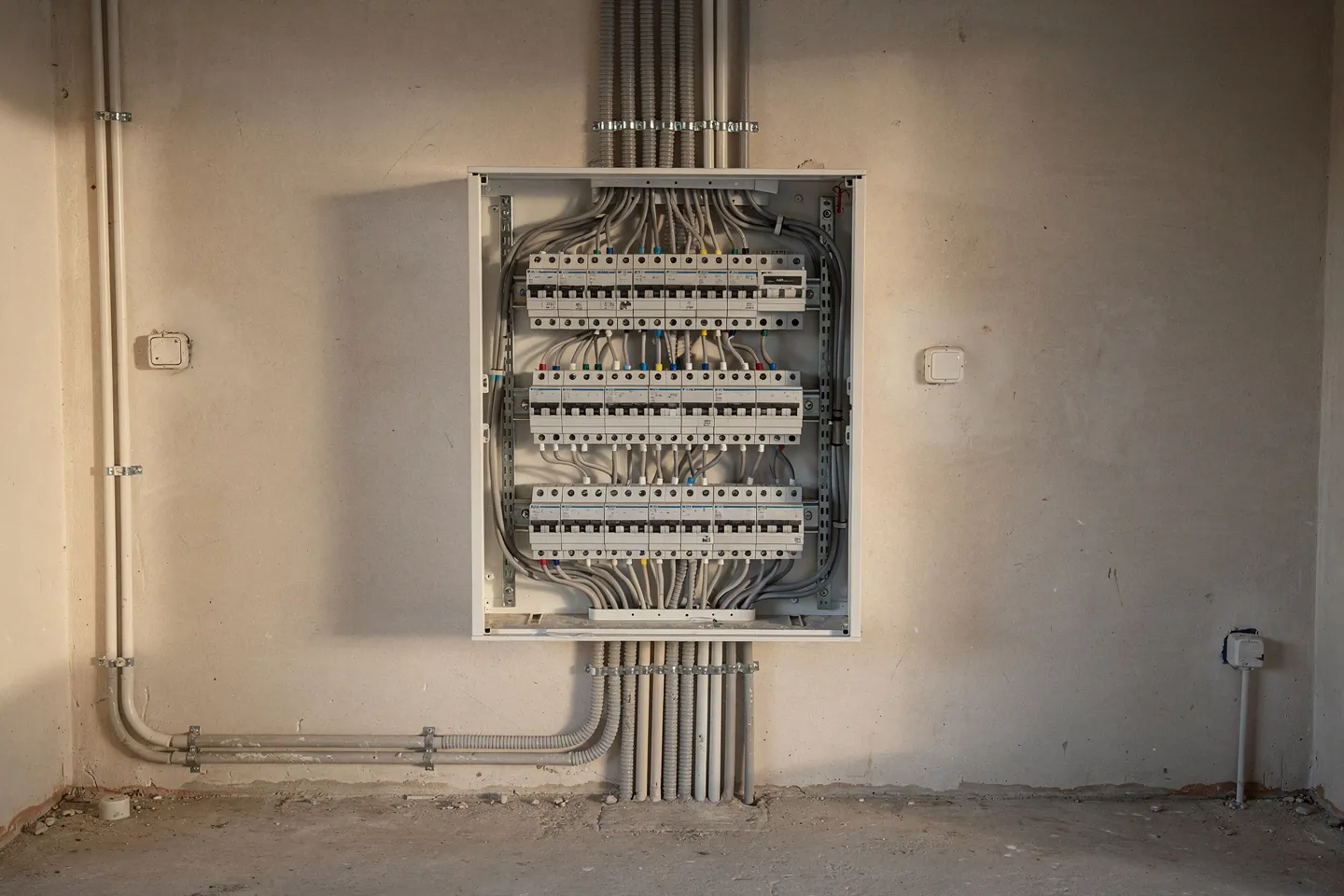

Розумний дім починається у розподільчому щиті, а не в застосунку
Коли на першій зустрічі клієнт каже, що хоче розумний дім, майже завжди він має на увазі екран: телефон, який вимикає світло, опускає жалюзі й показує, скільки виробив дах за сьогодні. Екран є найменш важливою частиною всієї системи. Чи буде домашня автоматизація працювати через роки, визначають те, що закладено і змонтовано в самій конструкції: де прокладені кабелі, скільки місця в розподільчому щиті, де стоять датчики і які пристрої можуть взаємодіяти між собою без посередника в хмарі.
Тому я починаю не з питання, яку систему купити, а з того, що взагалі варто автоматизувати в сімейному домі. І завершую тим, про що на презентаціях продавці говорять найменше: складністю та залежністю від людини, яка налаштувала систему.
Що варто автоматизувати, а що ні
Моє правило: автоматизувати те, що має реагувати, коли нікого немає вдома, і те, що відбувається частіше, ніж людина встигла б це контролювати. Не автоматизуйте те, що ви робите раз на день одним рухом руки.
Опалення
Добре утеплений дім із теплою підлогою реагує повільно й поводиться стабільно сам по собі. Поімнатне регулювання додає комфорту у ванній кімнаті чи в прохолоднішій спальні, але програми за часом із глибоким нічним зниженням в такому домі заощаджують менше, ніж обіцяють, бо вранці підлога не встигає прогрітися. Справжня користь автоматики полягає в іншому: регулятори знають, що вікно відчинене, що дім простоюватиме кілька днів і що дах саме зараз виробляє дешеву електроенергію.
Затінення
Саме тут автоматизація окупається найбільше. Динамічне затінення має опускати зовнішні жалюзі на західному фасаді навіть тоді, коли вся родина на роботі, і піднімати їх за сильного вітру, поки пластини не пошкодилися. Без датчика сонця й вітру затінення відмовляє саме в ті дні, коли воно потрібне найбільше. Чому зовнішнє затінення є єдиним надійним захистом від літньої спеки, описано в тексті про літнє перегрівання.
Вентиляція
Вентиляція з рекуперацією тепла має власний блок керування і більшість необхідного виконує сама. Розумно пов'язати її з датчиком CO2 або вологості, який підвищує витрату повітря, коли приходять гості або після душу, а влітку узгоджує роботу з затіненням і нічним провітрюванням. Важливо, чи систему належним чином налаштовано під час введення в експлуатацію, про що детально йдеться в статті Вентиляція з рекуперацією на практиці.
Освітлення
На освітленні люди найчастіше переплачують. Датчики руху та присутності, тобто датчики присутності, доречні в коридорі, гардеробній, технічному приміщенні та для зовнішнього освітлення. У вітальні та спальні їх через кілька тижнів вимикають, бо світло гасне в той момент, коли людина читає й не рухається. Докладніше про це я пишу в статті Шари освітлення в інтер'єрі.
Фотовольтаїка та споживання
З фотовольтаїкою автоматизація безпосередньо заробляє гроші. Перенесення нагріву води, роботи теплового насоса та зарядки автомобіля на години надлишку саме й підвищує власне споживання, і ніхто не робитиме це вручну довго. Цій темі присвячено окремий розділ нижче.
Дротова шина, бездротова система чи закрите екосистемне рішення
Сімейства систем відрізняються не тим, що вони можуть увімкнути, а тим, хто відремонтує їх через роки і чим замінять деталь, що вийшла з ладу.
KNX є відкритим стандартом шини. Датчики, кнопки та виконавчі пристрої з'єднуються окремим шинним кабелем, прокладеним поряд з мережевою проводкою, а стандарт описано в європейському стандарті EN 50090 та в міжнародному ISO/IEC 14543-3. Пристрої походять від багатьох виробників і програмуються спільним інструментом, тож несправний модуль можна замінити модулем іншої марки. Для освітлення існує схожий відкритий стандарт, DALI за IEC 62386, який працює з окремими драйверами світильників і обслуговує до 64 пристроїв на одній лінії.
Бездротові системи, які дедалі частіше будуються на стандарті Matter, першу версію якого Connectivity Standards Alliance випустив наприкінці 2022 року, можна додати до вже готового дому без штроблення стін. Ціна цього: батарейки в датчиках, слабший сигнал крізь залізобетонне перекриття та коротший строк служби побутової електроніки. Третє сімейство становлять закриті екосистеми одного виробника: зручні, але живі лише доти, доки виробник їх підтримує.
| Сімейство системи | Як її прокладено | Де вона сильна | Ризик для довговічності |
|---|---|---|---|
| Шина KNX | окремий шинний кабель до кожного пристрою, модулі в розподільчому щиті | затінення, освітлення, опалення та облік в одній відкритій системі | низький, пристрої взаємозамінні між виробниками; потребує задокументованого проєкту |
| DALI для освітлення | двопровідна керуюча лінія до драйверів світильників | затемнення та сцени, адресація окремих світильників | низький, якщо драйвери сертифіковані; стосується лише освітлення |
| Бездротова на відкритому стандарті (Matter, Thread, Zigbee) | радіомережа, живлення від батарейок або мережі | доукомплектування, переносні датчики, існуючі будинки | середній, залежить від оновлень прошивки та якості сигналу |
| Закрита екосистема виробника | радіо або пропрієтарна шина, часто з хмарою | швидкий монтаж, єдине керування | високий, припинення підтримки або хмари означає припинення функції |
| Вбудоване керування пристроїв (тепловий насос, блок вентиляції, інвертор) | блок керування всередині пристрою, інтерфейс назовні | основна функція, яка має працювати завжди | низький, доки система вищого рівня лише надсилає запити |
На практиці сімейства поєднують. Розумна модель для нового будівництва передбачає дротову основу для того, що зафіксовано в будівлі, тобто затінення, освітлення, опалення та облік, а бездротові пристрої для того, що змінюється разом з меблями та повсякденним життям. До кожного компонента варто ставити два запитання: чи працює він локально без інтернету і чи можна його замінити продуктом іншої марки?
Що має бути вирішено на етапі проєктування, а що можна відкласти
Кабель, гофра та коробка коштують мало під час зведення конструкцій. Після штукатурки те саме означає штроблення, пил і компроміс у розташуванні. Тому розумний дім вирішується в електропроєкті, навіть якщо ще не відомо, яке керування буде на стіні.
| Функція | Що має бути в проєкті | Що можна додати пізніше |
|---|---|---|
| Моторизоване зовнішнє затінення | коробка в перемичці, кабель до кожного мотора, положення датчика вітру та сонця | сцени, програми за часом, зв'язок з температурою |
| Освітлення та сцени | кола за шарами, положення розеток, керуюча лінія до світильників із затемненням | конкретні світильники, кількість і назви сцен |
| Поімнатне регулювання опалення | поділ контурів теплої підлоги, кабель до датчиків і електроприводів клапанів | часові режими, зв'язок з вікнами та присутністю |
| Вентиляція з рекуперацією | траси повітроводів, кабель та інтерфейс між блоком і системою вищого рівня | датчики CO2 та вологості в кімнатах, якщо передбачено живлення |
| Фотовольтаїка та енергоменеджмент | траса від масиву, місце для інвертора, облік на вводі, живлення зарядної станції для автомобіля | акумулятор, алгоритм керування, зв'язок з тарифом |
| Датчики та контакти | положення датчиків присутності в стелі, контакти вікон у рамах, зовнішня метеостанція | бездротові датчики температури та вологості, датчики протікання |
| Розподільчий щит і мережа передачі даних | достатньо велика шафа з вільним місцем, кабель даних до технічного приміщення та до точок доступу Wi-Fi | додаткові модулі в передбаченому вільному просторі |
Найбільш недооцінений пункт — сам розподільчий щит. Шинні модулі, диммери, блоки живлення, мережевий комутатор і захисні апарати потребують місця, вентиляції та доступу. Шафа, повна на день передачі, означає, що кожне подальше розширення перетворюється на другу шафу в коридорі. Вільне місце має бути закладено в проєкті, а не лише сподівання на нього. Не менш важливе і положення датчиків: датчик присутності над дверима не бачить робочого столу, а температура зовнішнього повітря, виміряна на сонячній південній стіні, помилково керує опаленням.
Тепловий насос, фотовольтаїка та енергоменеджмент
У домі з тепловим насосом і фотовольтаїкою найцікавіша автоматизація та, яку ви майже не помічаєте. Система енергоменеджменту відстежує, скільки електроенергії виробляє дах і скільки передається в мережу, та вмикає ті навантаження, які можуть почекати: нагрів бойлера для гарячої води, підвищення температури підлоги на градус, зарядку автомобіля, за можливості домашній акумулятор. Таким чином надлишок зберігається у воді та бетоні, а не продається за низькою ціною.
Передумовою є те, що тепловий насос може приймати зовнішню команду. Найпоширеніший інтерфейс — SG Ready, представлений у 2012 році німецькою асоціацією виробників теплових насосів BWP разом з виробниками. Два контакти визначають чотири режими роботи: від короткочасного блокування до команди на увімкнення та підвищення температури бойлера. Інтерфейс прив'язаний до конкретного типу пристрою та його керування, тому його слід перевірити під час вибору теплового насоса, а не під час монтажу фотовольтаїки. Багатші можливості дає прямий обмін даними через Modbus або інтерфейс виробника, що дозволяє модулювати потужність, а не лише вмикати й вимикати її.
Наступний крок — управління попитом, тобто реакція на ціну або на сигнал оператора мережі. За динамічних тарифів, якщо їх пропонує постачальник, опалення та зарядка переносяться на години з дешевшою електроенергією. Як підібрати саму потужність масиву, описано в статті Фотовольтаїка на сімейному домі. Зворотна логіка пасивного дому діє й тут: чим менша потреба в теплі, тим менше є що керувати і тим менше важить, наскільки розумне керування.
Чесна межа: складність і інтегратор
Кожна автоматизована функція — це функція, яка може відмовити. Вимикач, під'єднаний до світильника, не має ні прошивки, ні пароля, ні оновлень. Шинна система має все це, і коли вона відмовляє, родина чекає на того, хто знає, що саме він налаштував. Великі будівлі мають цілу дисципліну автоматизації будівель з facility-менеджером і договором на обслуговування. У сімейному домі немає facility-менеджера, і саме тому система має бути простішою.
Найбільший ризик — не технологія, а залежність від одного інтегратора. Її можна обмежити, якщо домовитися про це заздалегідь, і договір має містити такі пункти:
- Передача проєкту системи. Для KNX це файл проєкту програмного інструмента, для інших систем — експорт конфігурації.
- Доступи та паролі на ім'я власника, а не інтегратора, включно з обліковим записом адміністратора.
- Перелік пристроїв і схема щита з позначенням кожного модуля та кола.
- Ручне керування як запасний варіант. Освітлення, затінення та опалення мають працювати з кнопки на стіні, навіть якщо сервер або інтернет відмовили.
- Локальна робота. Жодна основна функція не може залежати від хмари виробника.
Розумний захід — менше функцій, які працюють надійно, а не багато функцій, які розуміє лише одна людина.
Як діяти
- Запишіть, що дім має робити сам, поки вас немає, і що ви хочете контролювати вручну. Лише потім обирайте систему.
- Вирішіть дротову основу для затінення, освітлення, опалення та обліку ще до електропроєкту.
- Під час вибору теплового насоса, інвертора та блоку вентиляції перевірте інтерфейс для зовнішнього керування.
- У договорі з інтегратором закріпіть проєкт системи, права доступу та ручний запасний варіант.
Розумний дім, який окупається, — це той, який інший фахівець зможе перейняти через десять років, не розкриваючи стін.
