Miért az hőleadó határozza meg, hogyan teljesít a hőszivattyú?
Hőszivattyú esetén az ügyfelek a teljesítményről, a márkáról és arról kérdeznek, hogy milyen hangos a kültéri egység. Sokkal kevésbé kérdeznek arról, hogyan jut be a hő a helyiségekbe, pedig pontosan ez dönti el a következő húsz év számláit. A padló-, fal-, radiátor- vagy ventilátoros hőleadó nem ízlés kérdése, hanem annak a vízhőmérsékletnek a kérdése, amellyel a hőszivattyúnak egész télen dolgoznia kell. Az alacsony energiaigényű ház tágabb összefüggéseiről a Passzívház A-tól Z-ig áttekintésben olvashat.
Egy levegő-víz hőszivattyú annál jobban működik, minél kisebb hőmérséklet-különbséget kell áthidalnia a külső levegő és a fűtési víz között. Minden plusz fok az előremenőben több áramot jelent ugyanannyi kilowattóra hőért, ezért érdemes az éves teljesítménytényezőt (SCOP) azon a hőmérsékleten összehasonlítani, amelyen a ház ténylegesen üzemelni fog. A tervezési hőmérséklet kazánnal való viszonyáról a hőszivattyú vagy gáz új építésnél című cikkben írok. Ez a bejegyzés az egyenlet másik oldaláról szól: a helyiségek hőleadóiról és fűtött felületeiről.
A ház által igényelt vízhőmérséklet egy egyszerű arányból következik: a helyiség hővesztesége osztva a hőt leadó felülettel. A nagy felület beéri langyos vízzel, a kis felületnek forró víz kell. A hőforrás tizenöt éven belül néhány nap alatt cserélhető. Az aljzatba vagy vakolatba épített felület nem.
Padló, fal, radiátor vagy ventilátoros hőleadó: miben különböznek?
Négyféle hőleadó reális egy hőszivattyús házban.

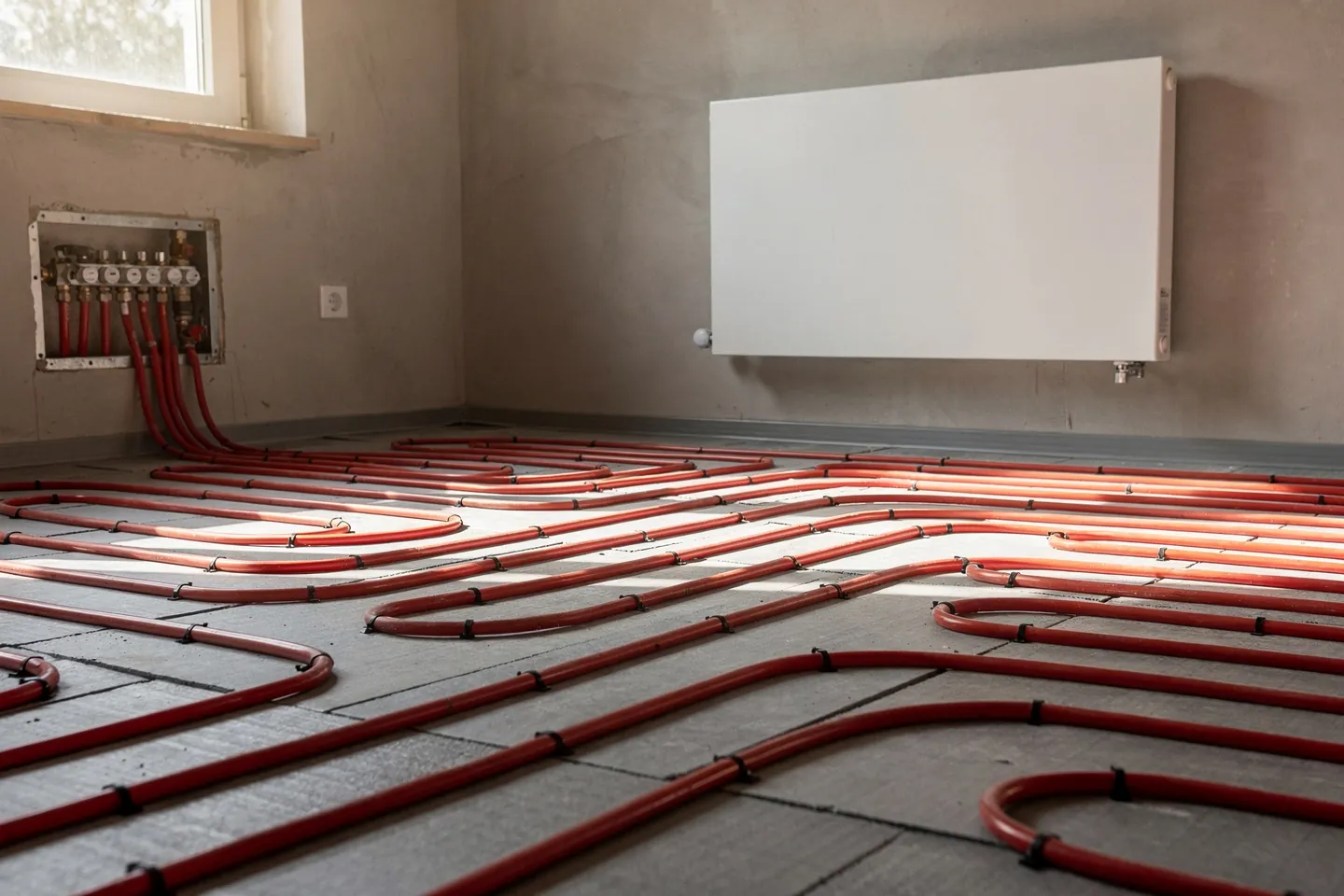

Padlófűtés
A padlófűtésnek van a legnagyobb felülete, ezért beéri a legalacsonyabb vízhőmérséklettel. Egyenletesen sugároz, nem foglal falfelületet, és az aljzat hőtároló tömegeként csillapítja a hőszivattyú ciklusait. Az ára a lassú reakció, nagyságrendileg órákban mérhető, valamint a padlóburkolatra való érzékenység: a vastag fa alátétlemezen vagy a szőnyeg hőellenállást ad hozzá, és magasabb vízhőmérsékletre kényszeríti a rendszert. Az anyagokat a fa-, vinil- és mikrocment padlók című cikkben hasonlítom össze. A csöveket nem fektetik beépített szekrények vagy konyhabútorok alá, ezért a bútorzat elrendezését már a csövek lefektetése előtt ismerni kell.
Falfűtés
A falfűtés a vakolatban vezeti a csöveket, leggyakrabban a külső fal belső oldalán. Gyorsabban reagál, mint a padló, mert a csövek feletti réteg vékony, és a sugárzó hő aránya még magasabb. Alkalmas felújításokhoz, ahol a padlót nem lehet megemelni, valamint fürdőszobákba. A korlát maga a fal: a fűtött szakasz elé nem kerülhet szekrény vagy kanapé, és minden fúrandó lyukat előre be kell jelölni a rajzról vagy hőkamerával.
Alacsony hőmérsékletű radiátorok
Az alacsony hőmérsékletre tervezett panelradiátor egyszerűen nagyobb vagy mélyebb, mint egy azonos teljesítményű hagyományos. Perceken belül reagál, olcsó, termosztatikus fejjel könnyen szabályozható, és nem támaszt igényeket a padlóval szemben. A hő nagyobb részét konvekcióval adja le, és alacsony vízhőmérsékleten csak langyosnak érződik tapintásra, ami néha meglepi az ügyfeleket.
Ventilátoros hőleadók (fan coil)
A ventilátoros hőleadó ventilátorral fújja át a levegőt egy vízzel táplált hőcserélőn. Kompakt, a leggyorsabban reagál, és a négy közül egyedüliként képes nyáron a harmatpont alá hűteni, ami azt is jelenti, hogy párátlanít is. Kondenzvíz-elvezetésre, minden egységhez áramellátásra és szűrőcserére van szüksége, és hálószobában a ventilátorzaj zavaró lehet.
| Szempont | Padló | Fal | Alacsony hőmérsékletű radiátor | Ventilátoros hőleadó |
|---|---|---|---|---|
| Szükséges vízhőmérséklet | A legalacsonyabb | Nagyon alacsony | Alacsony vagy közepes, mérettől függően | Alacsony |
| Reakció a változásra | Lassú, órák | Közepes | Gyors | A leggyorsabb |
| A meleg érzete | Egyenletes meleg alulról felfelé | Sugárzó meleg a falról | Légmozgás a fal mentén | Légmozgás, hallható ventilátor |
| Belső téri korlátok | Padlóburkolat, bútorok a körökön kívül | Szabad fal, óvatosság fúráskor | Hely az ablak alatt vagy a falon | Elhelyezés, kondenzvíz-elvezetés |
| Nyári hűtés | Igen, a harmatpont felett, alacsony teljesítmény | Igen, a harmatpont felett | Nem, a hagyományos radiátor nem erre való | Igen, párátlanítással |
| Kondenzáció kockázata hűtéskor | Páratartalom-alapú szabályozás védi | Páratartalom-alapú szabályozás védi | A kondenzvíznek nincs hova elfolynia | A kondenzvizet szándékosan elvezetik |
| Alkalmas felújításra | Csak padlócserénél | Jó | A legkönnyebb | Jó, ha a csövek kiépíthetők |
A padlón vagy falon keresztüli hűtést a harmatpont korlátozza, ezért bónuszként kezelem, nem választási szempontként. A részletek a nyári túlmelegedés című cikkben találhatók.
Mi változik passzív vagy nagyon alacsony energiaigényű házban?
Egy nagyon alacsony hőveszteségű házban a mérleg megfordul. A passzívház-szabvány legfeljebb 10 W négyzetméterenkénti csúcsterhelést enged meg, és ekkora hőáram mellett a padlófelület csak körülbelül egy-két fokkal melegebb a levegőnél. A meleg padlót, amelyre az ügyfelek számítanak, a leghidegebb napon sem lehet érezni. Az egész házra kiterjedő padlófűtés itt nem érzetet ad, hanem egyenletességet, és ezt a jó házburok magától is biztosítja.
Ezért az ilyen házakban gyakran egyszerűbbet tervezek: fűtött padlót a fürdőszobákban és az előtérben, ahol hideg a csempe, valamint néhány kisméretű alacsony hőmérsékletű radiátort a nappalikban. A beruházás alacsonyabb, és a ház jobban reagál a napenergia-nyereségre, amely passzívházban egy napos nap nagy részét fedezi. A nagy hőtároló tömegű padló órákig fűt, miután a nap besütött a nappaliba.
Az önszabályozó hatás is segít: amikor a nap felmelegíti a levegőt, a padló és a helyiség közötti különbség csökken, és a padló maga is kevesebb hőt ad le. Ez nem ok arra, hogy kizárjuk a padlót, csak arra, hogy ne támaszkodjunk a szobatermosztátra mint gyors eszközre.
Hogyan fűtsük a fürdőszobát, és mi a helyzet a törölközőszárítóval?
A fürdőszoba az a helyiség, ahol az alacsony hőmérsékletű rendszer a leggyakrabban alulmarad. Magasabb levegőhőmérsékletre tervezték, mint a nappali helyiségeket, általában 24 °C-ra, kis alapterületű, amelyből a kád és a zuhanyzó is kivesz a részét, és az emberek vizesen állnak benne. A padló önmagában ezért általában nem fedezi a teljes hőveszteséget.
A fűtött törölközőszárító szárítja a törölközőket, de alacsony vízhőmérsékleten csak töredékét adja le a névleges teljesítményének, és a törölközők lassan száradnak rajta. Bevált kombináció a padló vagy fal alapként, valamint egy vízzel működő törölközőszárító kiegészítő elektromos fűtőbetéttel. Ez lehetővé teszi, hogy nyáron is szárítsuk a törölközőket, amikor a fűtés ki van kapcsolva, anélkül, hogy egyetlen helyiség miatt megemelnénk a vízhőmérsékletet az egész házban.
Megmaradhatnak a meglévő radiátorok hőszivattyúval?
Felújításoknál ez a leggyakoribb kérdés, és a válasz gyakrabban igen, mint azt egy új radiátorokat árusító eladó gondolná. A régi rendszereket magas vízhőmérsékletre és egy szigeteletlen ház hőveszteségére tervezték. A szigetelés és az új ablakok után a veszteség csökken, de a radiátorok mérete változatlan marad. Az dönt, hogy egy radiátor teljesítménye alacsonyabb vízhőmérsékleten milyen arányban áll a helyiség új hőveszteségéhez.
A radiátor teljesítménye nem lineárisan csökken a vízhőmérséklettel, hanem meredekebben. A táblázat egy panelradiátor névleges teljesítményének hozzávetőleges arányát mutatja, 75/65 °C-on és 20 °C-os szobahőmérsékleten megadva.
| Vízhőmérséklet (előremenő/visszatérő) | A névleges teljesítmény aránya | Mit jelent |
|---|---|---|
| 75/65 °C | 100 % | A katalógusban szereplő névleges pont |
| 70/55 °C | körülbelül 80 % | Klasszikus régebbi tervezés |
| 55/45 °C | körülbelül 50 % | Az eredeti radiátorok szigetelés után gyakran megbirkóznak vele |
| 45/35 °C | körülbelül 30 % | A radiátorokat jelentősen túlméretezni kell |
| 35/30 °C | körülbelül 15 % | Padlófűtési tartomány, a radiátor itt alig fűt |
Az értékek a panelradiátorok szokásos karakterisztikáját követik; egy adott termékre a gyártó adatai érvényesek. Mégis mutatják a lényeget: egy radiátor, amelynek a régi házban volt tartaléka, szigetelés után 45–55 °C-on fedezheti az új hőveszteséget. A helyiségenkénti hőveszteség-számítás megerősíti ezt, és egy egyszerű teszt is: egy hideg időszakban fokozatosan csökkentse a vízhőmérsékletet a meglévő kazánon, és figyelje meg, melyik helyiség marad el először. Annak a helyiségnek nagyobb hőleadó kell, nem pedig magasabb hőmérséklet az egész házban. A hőforrás állami támogatással történő cseréjének folyamatát a hőforrás csere támogatással című cikk írja le.
A radiátorokat ott kell cserélni vagy növelni, ahol a házat nem szigetelik, ahol eleve alulméretezettek voltak, vagy ahol a legtöbb helyiség 55 °C-on alulmarad. A cél az alacsony hőmérsékletű fűtési rendszer, nem pedig egy adott hőleadó-típus. Az R290 (propán) hűtőközeget használó hőszivattyúk, amelyek magasabb vízhőmérsékletet érnek el, mint a régebbi típusok, egyre elterjedtebbek. Ez segít a meleg víznél és a régi radiátoroknál, de nem kerüli meg a fizikát: ezek a gépek is több áramot fogyasztanak magasabb hőmérsékleten.
Hogyan zónázzuk a házat, és hogyan állítsuk be a szabályozást?
A hőszivattyú szabályozásának alapja az időjárás-követő görbe: a vízhőmérséklet a külső hőmérsékletet követi, és mindig a legalacsonyabbnak kell lennie, amelyen a ház még tartja a kívánt hőmérsékletet. A zónaszabályozás erre épül, szobatermosztátokkal és szelepmeghajtókkal az elosztón, vagy termosztatikus fejekkel a radiátorokon.
Alacsony energiaigényű házban gyakran kevesebb zóna jobb. A hő a falakon és födémeken keresztül mozog a helyiségek között, így egy két fokkal alacsonyabbra állított hálószoba úgyis a környezete felé sodródik. Érdemes a hálószobákat a nappali zónától, a fürdőszobákat pedig a többitől elkülöníteni, nem pedig minden helyiségbe termosztátot tenni. A második szabály hidraulikai: a hőszivattyúnak minimális átfolyásra van szüksége, és amikor a legtöbb kör lezárul, ciklizálni kezd. A megoldás az, hogy néhány kört szelepmeghajtó nélkül hagyunk, jellemzően a fürdőszobában és a nappaliban, és hidraulikailag kiegyensúlyozzuk a rendszert, hogy minden helyiség megkapja a tervezési átfolyást.
Hogyan készítsünk meleg vizet legionella-kockázat nélkül?
A meleg víz a legnehezebb feladat a hőszivattyú számára, mert magasabb hőmérsékletet igényel, mint a térfűtés. A Legionella nemzetségbe tartozó baktériumok langyos vízben szaporodnak, nagyjából 20–45 °C között, és veszélyesek, ha az aeroszolt belélegezzük, például zuhanyzáskor. Az Egészségügyi Világszervezet iránymutatása ezért a meleg víz legalább 60 °C-os tárolásával és a csapnál legalább 50 °C-os vízzel számol.
A legionella-megelőzés hőszivattyúval három dolgon alapul. A tárolót rendszeresen 60 °C fölé fűtik, a kompresszorral, ha a gép képes rá, vagy elektromos fűtőbetéttel egy ütemezett fertőtlenítési ciklusban. A melegvíz-vezetékek rövidek és mentesek a pangó vízű holtágaktól. A cirkuláció pedig, ha a háznak szüksége van rá, szigetelt és időzített. Ha a tárolót normál esetben 60 °C alatt tartják, hogy a hőszivattyú gazdaságosabban működjön, a fertőtlenítési ciklus nem opcionális funkció, hanem feltétel. A higiénia és a fogyasztás közötti kompromisszumot a tervezőnek kell beállítania a háztartás mérete és a csőhosszak szerint, nem pedig a gyári alapértelmezésnek.
