Dlaczego orientacja jest decyzją, której nie można cofnąć?
Orientacja to jedyna część projektu energetycznego domu, która na etapie rysunku nic nie kosztuje, a po wytyczeniu budynku nie może być zmieniona. Ocieplenie można pogrubić, okna wymienić, kocioł zastąpić pompą ciepła; to, w którą stronę otwiera się salon, pozostaje niezmienne przez cały okres użytkowania domu. Dlatego usytuowanie i orientacja domu na działce powinny być ustalone w pierwszych godzinach pracy nad planem zagospodarowania.
Większość publikacji na ten temat kończy się stwierdzeniem „umieść pomieszczenia dzienne od południa". To tylko połowa informacji, a druga połowa jest ważniejsza: południe i zachód zachowują się zupełnie inaczej, mimo że obie strony otrzymują dużo słońca. Nieznajomość tej różnicy prowadzi do sytuacji, w której ktoś oszkli ścianę wystawioną na popołudniowe słońce, a potem zastanawia się, dlaczego w sierpniu nie da się w tym pomieszczeniu przebywać.
Jak zmienia się wysokość słońca w ciągu roku na naszej szerokości geograficznej?
Słowacja leży między 47,7 a 49,6 stopnia szerokości geograficznej północnej. Na 48,7 stopnia wysokość słońca w południe wynosi około 18 stopni podczas przesilenia zimowego, 41 podczas równonocy i 65 podczas przesilenia letniego. To nie szacunek, tylko geometria: 90 stopni minus szerokość geograficzna plus deklinacja słońca.
Miejsca wschodu i zachodu słońca przesuwają się równie mocno: północny wschód i północny zachód w czerwcu, południowy wschód i południowy zachód w grudniu. Latem poranne i wieczorne słońce znajduje się zatem za fasadami wschodnią i zachodnią, a w okolicach przesilenia na krótko dotyka ściany północnej. Zimą fasada północna nie otrzymuje bezpośredniego światła słonecznego, a cały zysk pojawia się w wąskim łuku wokół południa, mniej więcej od dziewiątej rano do wpół do czwartej, czasu słonecznego.
Dlaczego południe ocienia się samo, a zachód nigdy?
Im wyżej wznosi się słońce, tym mniej bezpośredniego promieniowania pada na pionową ścianę. W południe w czerwcu, gdy słońce jest 65 stopni nad horyzontem, wiązka pada na pionowe przeszklenie południowe tak ukośnie, że ściana pochłania tylko około 42 procent jej intensywności. W południe w grudniu, przy 18 stopniach, wiązka wchodzi prawie prostopadle, a ściana wykorzystuje około 95 procent. Zyski ciepła słonecznego po stronie południowej spadają więc latem i rosną zimą same z siebie, zanim jeszcze pojawi się jakikolwiek element zacieniający; okap dachu jedynie dopełnia dzieła.
Zachód nie ma z tym nic wspólnego. W połowie lipca o godzinie 17:00 czasu słonecznego słońce znajduje się prawie dokładnie na zachodzie na wysokości około 25 stopni, więc uderza w pionową fasadę zachodnią prawie frontalnie: ściana wykorzystuje około 90 procent intensywności, w godzinach, gdy powietrze jest najgorętsze, a konstrukcja nagrzewała się przez cały dzień. Poziomy okap nie jest w stanie nic zrobić, ponieważ słońce dociera pod niego. Dlatego ta sama powierzchnia przeszklenia na zachodzie przegrzewa pomieszczenie, czego identyczna powierzchnia na południu by nie zrobiła, i dlatego przeszklenia zachodnie są najczęstszą pojedynczą przyczyną ryzyka przegrzania w nowych domach.
Które pomieszczenia powinny znajdować się po której stronie?
Podział na strefę dzienną i sypialnie wynika z tego, kiedy dane pomieszczenie potrzebuje światła, a kiedy nie może być obciążone ciepłem.
| Ekspozycja | Charakterystyka słońca | Odpowiednie pomieszczenia | Główne ryzyko |
|---|---|---|---|
| Południe | Wysoko latem, nisko zimą | Salon, jadalnia, taras | Przegrzanie bez okapu, rozwiązane przez geometrię |
| Wschód | Niskie poranne słońce, znika w południe | Kuchnia, sypialnie, pokoje dziecięce | Letnie poranne olśnienie, ciemne popołudnia |
| Zachód | Niskie słońce w najgorętszych godzinach | Wejście, schody, garaż, spiżarnia | Najwyższe ryzyko przegrzania, okapy nie pomagają |
| Północ | Światło rozproszone, bez bezpośredniego słońca | Kotłownia, spiżarnia, WC, gabinet | Zerowy zysk zimowy, potrzeba większych okien dla światła |
| Południowy zachód | Południe i zachód, szczyt popołudniowy | Strefa dzienna tylko z regulowanym zacienieniem zewnętrznym | Zachowuje się bardziej jak zachód, niż się wydaje |
Dlaczego dłuższa oś rzutu zwykle biegnie ze wschodu na zachód?
Rozciągnięcie domu ze wschodu na zachód powiększa fasady południową i północną, a zmniejsza wschodnią i zachodnią: więcej powierzchni, którą można kontrolować za pomocą okapu, mniej powierzchni, której nie można kontrolować wcale. Zmniejsza to również głębokość rzutu.
Wydłużenie ma swoją cenę: każdy dodatkowy metr pogarsza wskaźnik zwartości, czyli stosunek powierzchni przegród do ogrzewanej kubatury, a wraz z nim straty ciepła. Optimum nie jest zatem długim, wąskim pasem, ale umiarkowanie wydłużonym prostokątem.
Ile stopni odchylenia od dokładnego południa ma znaczenie?
Większość działek nie jest zwrócona dokładnie na południe i nie ma sensu z tym walczyć. Natężenie bezpośredniego promieniowania na pionową ścianę maleje wraz z cosinusem kąta odchylenia od azymutu słońca: 15 stopni kosztuje około trzy procent, 20 stopni około sześć, 30 stopni około trzynaście. Odchylenie do 15 stopni jest nieistotne, a do 30 stopni oznacza po prostu inne dobranie zacienienia.
Ważniejszy niż wielkość odchylenia jest jego kierunek i tutaj powraca ta sama asymetria. Obrót w kierunku południowego wschodu przesuwa zyski na poranek, gdy dom ostygł przez noc; obrót w kierunku południowego zachodu przesuwa je na szczyt dziennego szczytu. Dwadzieścia stopni na wschód jest zatem lepsze dla komfortu niż dwadzieścia na zachód, mimo że roczny bilans energetyczny jest prawie identyczny.
Jak dostosować głębokość okapu do wysokości przeszklenia?
Okap o głębokości D zacienia pas poniżej o wysokości D razy tangens wysokości słońca. Cały argument na temat „właściwej" głębokości okapu sprowadza się do tego jednego równania.
| Przypadek (południe słoneczne) | Wysokość słońca | Okap 0,6 m | Okap 1,0 m | Okap 1,5 m |
|---|---|---|---|---|
| 21 czerwca, fasada południowa | 65 stopni | 1,29 m | 2,14 m | 3,22 m |
| Równonoc, fasada południowa | 41 stopni | 0,52 m | 0,87 m | 1,30 m |
| 21 grudnia, fasada południowa | 18 stopni | 0,20 m | 0,33 m | 0,49 m |
| Lipiec, godz. 17:00, fasada zachodnia | 25 stopni | 0,28 m | 0,47 m | 0,70 m |
Przeszklenie o wysokości 2,4 m wymaga okapu o głębokości około 1,1 m, aby było w pełni zacienione w południe w czerwcu, a ten sam 1,1 m odejmuje od niego tylko około 0,36 m w grudniu. Ta para liczb stanowi całą zasadę pasywnego projektowania słonecznego. Należy pamiętać o dwóch zastrzeżeniach. Pełne zacienienie dotyczy okolic południa słonecznego; dwie godziny później słońce wsuwa się pod spód. A wiersz dla równonocy jest identyczny w marcu i wrześniu, choć wrzesień jest gorący, a marzec zimny, więc stały okap zawsze niedoświetla późnym latem. Ostatni wiersz pokazuje, dlaczego ten sam okap nie osiąga niczego na fasadzie zachodniej.
Dlaczego zacienienie zewnętrzne jest lepsze od szkła przyciemnianego lub o niskim współczynniku g?
Decyduje o tym jedno kryterium: czy można je wyłączyć zimą? Współczynnik zysków ciepła słonecznego, wartość g, jest stałą właściwością szkła. Szkło, które w lipcu usuwało jedną trzecią ciepła, robi to równie skutecznie w styczniu, kiedy właśnie tego ciepła potrzebujesz. Zacienienie zewnętrzne to jedyne rozwiązanie, które zatrzymuje ciepło przed szkłem i może być usunięte.
| Rozwiązanie | Gdzie zatrzymuje ciepło | Regulacja sezonowa | Uwaga |
|---|---|---|---|
| Okap dachu, loggia | Na zewnątrz szyby | Stałe, poprawne tylko na południu | Bezobsługowe, bezużyteczne na zachodzie |
| Zewnętrzne żaluzje lamelowe | Na zewnątrz szyby | W pełni regulowane, chowane zimą | Jedyne urządzenie radzące sobie z zachodem; wymaga napędów |
| Zewnętrzna roleta siatkowa | Na zewnątrz szyby | Regulowane | Zachowuje widok, nieco przyciemnia światło |
| Szkło o niskiej wartości g | W szybie | Brak, dotyczy również stycznia | Trwale usuwa zimowe zyski i światło |
| Wewnętrzna roleta lub zasłona | Za szybą | Regulowane | Rozwiązuje problem olśnienia, nie przegrzania |
| Drzewo liściaste, pergola z roślinami | Na zewnątrz szyby | Samoczynnie poprawne sezonowo | Nagie gałęzie zabierają część zimowego słońca |
Jak zamienić zysk słoneczny w komfort, a nie w szczyt ciepła?
Zysk, który nie ma gdzie się podziać, nie zamienia się w ciepło w styczniowy wieczór; staje się nieznośnym popołudniem. Orientacja budynku potrzebuje zatem pary: masy termicznej i wentylacji nocnej.
Masa oznacza materiał w bezpośrednim kontakcie z powietrzem wewnętrznym: odsłonięty beton, mur, wylewka anhydrytowa. Płyta betonowa pod podłogą pływającą z izolacją na wierzchu nie jest masą termiczną z punktu widzenia pomieszczenia, tylko konstrukcją. Sama masa tylko opóźnia problem: bez możliwości odprowadzenia ciepła w nocy, po trzecim tropikalnym dniu jest nasycona i działa na twoją niekorzyść.
Wentylacja nocna działa, gdy dom otwiera się na dwóch różnych stronach lub dwóch poziomach, a te otwory są zabezpieczone i wyposażone w siatki przeciw owadom. Rekuperator z letnim bypassem jest co najwyżej częściowym substytutem; jego przepływ powietrza jest niewielki w porównaniu z otwartymi oknami.
A co z zacienieniem, nad którym nie masz kontroli?
Ukształtowanie terenu, sąsiednie budynki i drzewa mogą zniweczyć dobrą orientację, a decyduje o tym zima, nie lato. Przy wysokości słońca 18 stopni przeszkoda o wysokości 8 m rzuca cień o długości około 25 m; ta sama przeszkoda w czerwcu, przy 65 stopniach, zacienia zaledwie 4 m. Dom sąsiada, którego cień latem jest niezauważalny, może odebrać cały twój zimowy zysk.
Dlatego patrzę nie tylko na to, co stoi na południe, ale także na to, co może tam zostać zbudowane zgodnie z planem zagospodarowania przestrzennego. Na stoku o ekspozycji północnej teren również podnosi horyzont.
Drzewa liściaste to jedyny element zacieniający z wbudowanym, prawidłowym cyklem sezonowym i bezobsługowy: liściasta korona latem, nagie gałęzie w sezonie grzewczym. Nie są one darmowe, ponieważ gałęzie dojrzałego drzewa usuwają część zimowego słońca nawet bez liści. Jeśli działka jest ciasna lub przeszkoda na południu jest znacząca, warto zlecić analizę nasłonecznienia i oświetlenia dziennego. Zgodnie z ustawą budowlaną 25/2025 Z. z., obowiązującą od 1 kwietnia 2025 roku, organ może wymagać takiej oceny w trakcie postępowania pozwoleniowego.
Co jeśli widok, ulica lub ogród są po złej stronie?
To najczęstszy rzeczywisty konflikt i nie ma sensu udawać, że orientacja zawsze wygrywa. Pomocne jest rozdzielenie wymagań, które połączyły się w jedno.
- Widok i zysk to nie to samo zadanie. Widok uchwycisz za pomocą mniejszego, precyzyjnie umieszczonego otworu; zysk wymaga powierzchni. Okno w ramie na północ plus główne przeszklenie na południe biją na głowę jedną kompromisową ścianę ze szkła.
- Ogród może się przenieść, dom nie. Jeśli południe jest od strony ulicy, otwórz strefę dzienną w stronę ulicy i osłoń ją murem, zielenią, zmianą poziomu lub wnęką dziedzińca.

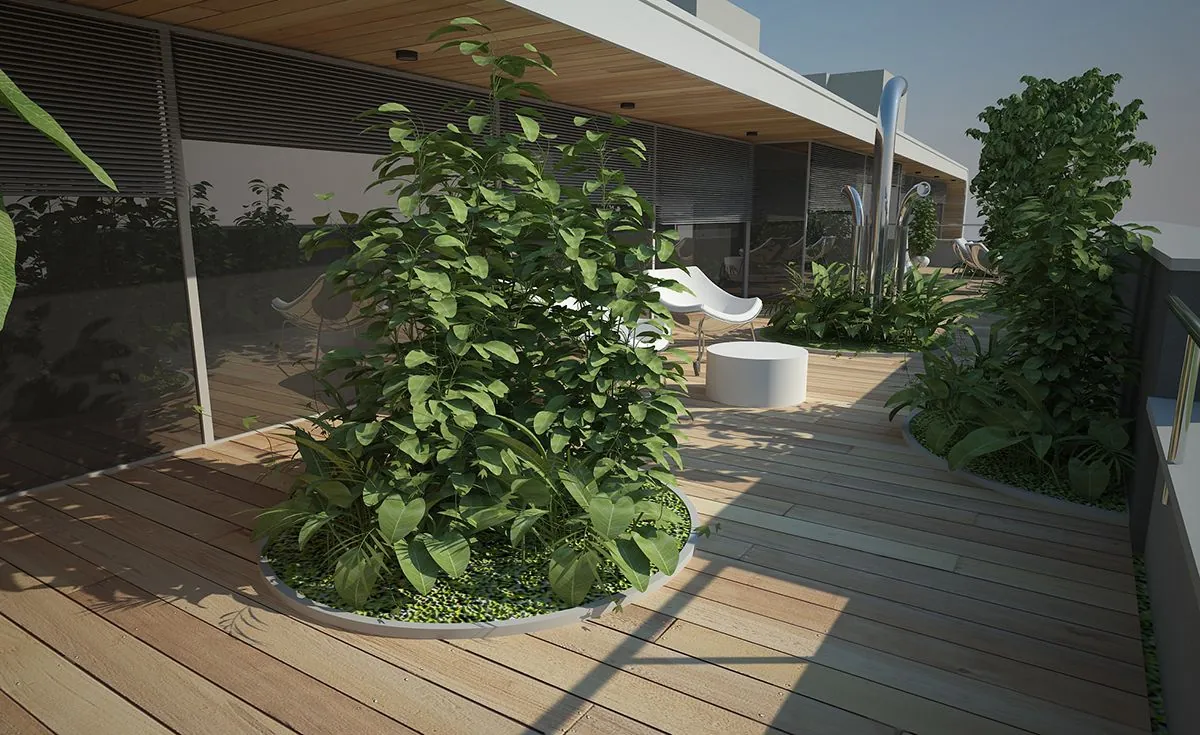

- Wykorzystaj dach. Taras na dachu zapewnia południe i widok tam, gdzie parter nie sięga ani jednego, ani drugiego.
- Jeśli akceptujesz zachód, zapłać za to teraz. Ceną jest regulowane zacienienie zewnętrzne plus sprawna wentylacja nocna, oba na rysunkach. Klimatyzacja również zrobi robotę, ale to stały koszt eksploatacyjny za decyzję, która była darmowa.
Czasami widok na całe życie, lub działka o szerokości dwunastu metrów, słusznie przeważają nad orientacją i to jest w porządku. Niedopuszczalne jest, aby orientacja przegrała domyślnie, tylko dlatego, że nikt nie narysował, gdzie wędruje słońce.
